“尖山” XMC模块
基于FPGA的TSN/TTE端系统模块——“尖山XMC”，支持将用户计算机的网络接口快速升级支持千兆和万兆TSN或TTE网络接口。
产品规格

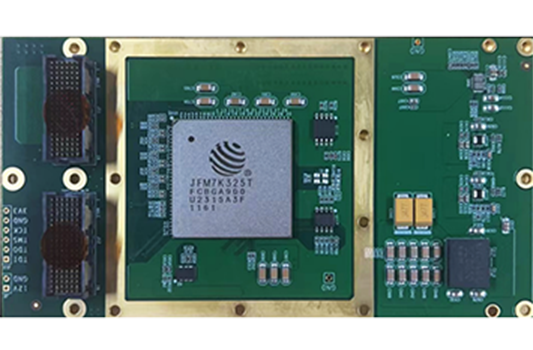

“尖山XMC”模块基于国产FPGA芯片（复旦微JFM7K325T）实现,采用标准XMC模块尺寸（长*宽*高=139mm*74mm*10mm），易于嵌入到用户现有设计中。
| 接口类型 | 主机侧接口 | 网络侧接口 | 支持协议 |
| 千兆以太网 | PCIe Gen2.0*4 | 支持4个千兆以太网接口 | 优先级调度，帧抢占，VLAN，巨帧支持。 |
| 万兆以太网 | PCIe Gen2.0*8 | 支持3个万兆以太网接口和1个万兆镜像接口 | |
| 千兆TTE | PCIe Gen2.0*4 | 支持3个千兆TTE接口和1个千兆镜像接口 | AS6802同步，SM/SC角色，TT/RC/BE混合传输 |
| 千兆TSN | PCIe Gen2.0*4 | 支持3个千兆TSN接口和1个千兆镜像接口 | 802.1AS时间同步802.1Qav/bv/bu/cc/ci/ch802.1CB802.3br |
| 万兆TSN | PCIe Gen2.0*8 | 支持3个万兆TSN接口和1个万兆镜像接口 |
模块主机接口采用自研的“尖山DMA”解决方案，主要特点包括：
- 内生支持时间触发调度
- 支持巨帧DMA传输
- 逻辑资源少，仅为开源Corundum解决方案的30%左右
- 适配多版本Linux内核国产操作系统
内部架构
服务功能
- 接口扩展
基于尖山XMC保留的Serdes和GPIO接口，可根据用户需求进行SRIO，CAN、1553、485，1PPS脉冲接口，1588授时接口和可编程测试输出（PTO）接口的定制开发 - 驱动移植
向用户特定操作系统进行PCIe接口和DMA的驱动移植 - 参考设计
提供尖山XMC模块载板参考设计，以及TSN/TTE端系统FPGA参考设计代码 - 管理应用开发
提供TSN管理软件（基于Netconf协议）以及TTE管理软件（基于SNMP协议）开发 - 调测试服务
驻场协助用户进行TSN/TTE端系统调试，基于测试仪的协议一致性测试，以及与第三方交换机的组网调测试
